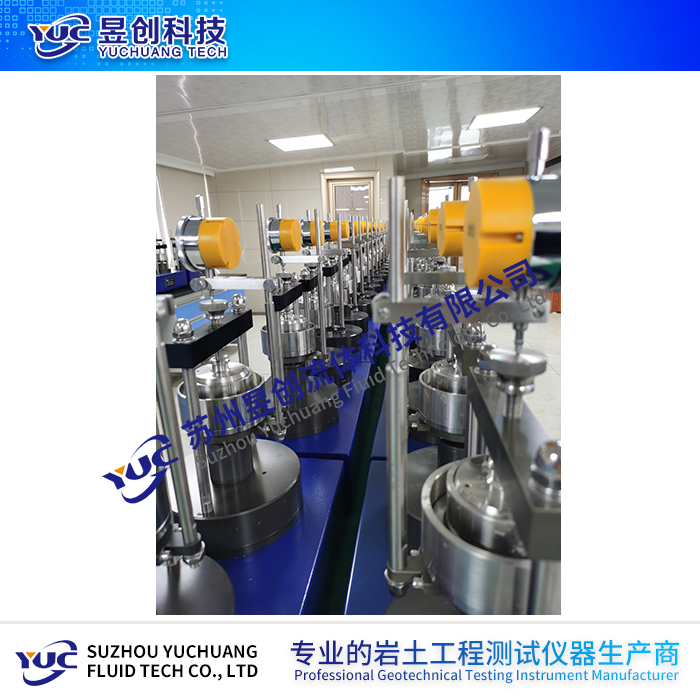

YC.YJZQZ16-1A型全自動氣壓式固結儀
(數據無線傳輸)
1.儀器特點
1.1 氣壓控制器
采用進口比例閥控制氣壓,氣壓控制穩定工作時控制器不額外消耗氣源,同等氣源工作時間可大大延長。容器可以同時加壓,一步到位無分組,保證壓力單調增長。觸摸屏顯示控制,數據會自動儲存,操作方便簡單快捷。
1.2 整機優點
結構簡單,體積小,重量輕,安裝快速方便,耗氣少;
試驗過程全電腦控制,操作簡單,無需人工干預操作;
數據無線傳輸,整機簡潔、美觀,能耗低;
傳感器檢測、標定及校正功能,確保測量準確無誤,并有自動保護功能;
采集處理軟件兼容現有計算機和操作系統,使用簡單,免費升級;

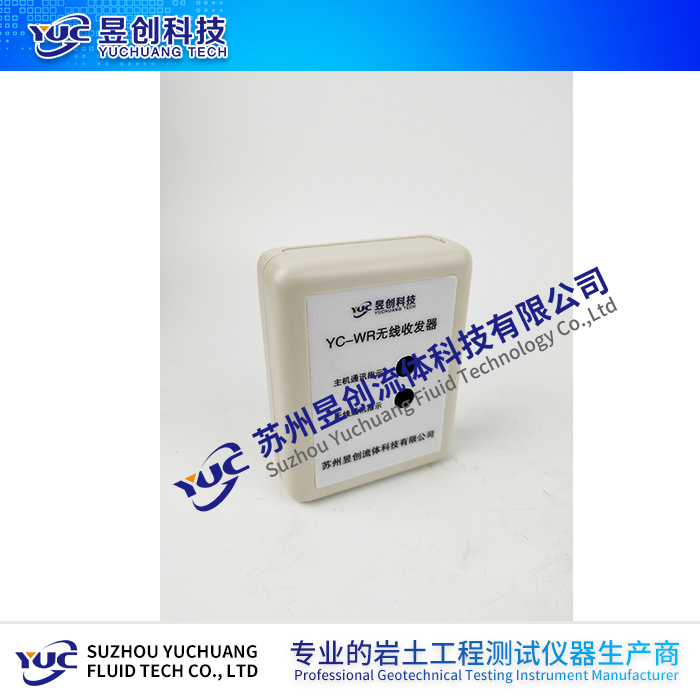

1.3 無線數據傳輸
1.3.1技術指標
量程:0-10mm;精度:0.3%FS;分辨率:0.001mm
無線發送周期: 1Hz(每秒1次);傳輸距離:50m(視距)
傳輸速率:250kbps;頻率波段:2.4GHz-2.483GHz;
待機電流:<6uA;發射功率: >1dbm;電源:DC3.6V電池供電
1.3.2全自動氣壓式固結儀技術特點:

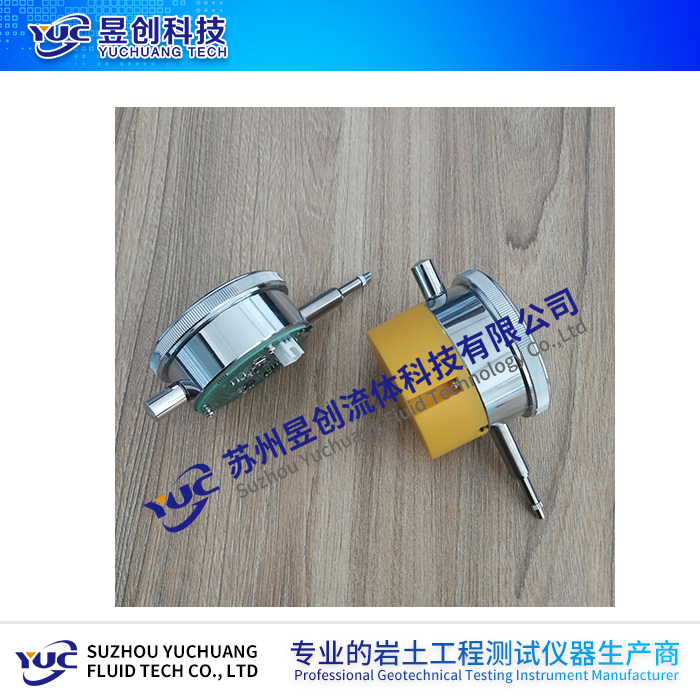

整合度高:在現有通用成量百分表基礎上,將供電、數據采集、無線傳輸整合為一體,保留原百分表指針讀數,不改變原有百分表結構功能的條件下略微增加厚度即實現自動數據采集傳輸的所有功能,整合度極高,可代替現行常規試驗系統中的采集器、電源線、通訊線等,無需連線,便于原位測試。
功耗極低:由于采用極低功耗無線收發芯片和數據采集芯片,使得整個系統功耗極低,單顆電池使用壽命三年以上。
精度高:采用專用采集芯片,14位AD采集(分辨率16384碼),對于量程12mm以內的百分表分辨率可達0.001mm。
傳輸速率高,系統容量大:無線傳輸速率達250kbps,在穩定可靠的基礎上相較于傳統串口通訊9.6kbps有極大提升, 一個接收器可同時接收250以上通道數據(滿足每秒數據更新1次)。
兼容性強:可兼容其他類型傳感器、儀器,所有類型儀器的控制、數據采集都可通過無線發送,只需一個接收終端。
抗干擾能力強:相比傳統有線RS485傳輸,通訊抗干擾能力強,各通道相互間AD轉換完全獨立,不存在串擾現象。
2.技術指標
壓力范圍:0-1600kPa;0-3200kPa
靈敏度:中低壓:≤0.5 kPa; 高壓:≤2 kPa;
壓 力:0-100 kPa; 誤差:≤±1kPa;
壓 力: 100-1600 kPa; 相對誤差:≤±1.0 %;
零點任意可調; 加荷時間:< 1秒;
位移傳感器:量程0-10mm,分辨率:≤0.001mm;精度:≤0.3% F.S;
三.系統使用說明
1、觸摸屏操作說明
1.1主畫面顯示
按鈕功能:
參數:進入參數設置畫面
運行:進入自動運行畫面
1.2參數設置畫面顯示:
系統參數:
加載級數:設定的荷重級數
容器個數:參數試驗采集的容器個數
加載設置:點開后進入試驗荷重設置界面,通過上一級、下一級調整級數,在壓力等級中輸入該級的壓力,設定好后切換下一級,直至最后一級
下一級壓力條件:
加載時間:每一級按照設定的恒定時間加載
最小變形:每一級按照設定的最小變形值加載
標定設置:
該功能是對氣壓轉換成軸向荷重值的標定,出廠前標定,用戶無需操作
設備IP地址:設定系統的網絡地址,用于跟上位機進行通訊
按鈕功能:
主頁:進入開機主畫面
保存:保存所修改的參數,保存成功后,系統自動進自動運行畫面
運行:進入自動運行畫面
手動:進入手動操作畫面
1.3自動運行畫面:
壓力級數:當前荷重的級數
當前壓力:當前級數的荷重值
啟動:開始按照設定荷重及穩定標準加壓
停止:停止加壓
復位:復位壓力級數為一級,啟動加壓前復位
平衡自重:該功能標定容器及土樣的自種植,出廠前標定,用戶無需操作
固結數據:實時顯示當前每個通道的位移值
記錄數量:當前系統中保存的記錄總數
啟動記錄:啟動后將按照保存間隔的設置依次保存數據記錄
停止記錄:停止保存記錄
清空記錄:清空當前存儲器中所有數據
1.4鍵盤輸入
按下需要輸入的數值的對應按鍵,確定鍵完成輸入,取消鍵返回。
2、采集處理軟件使用說明
2.1采集軟件界面
2.1處理軟件界面
3.3生成試驗報告
